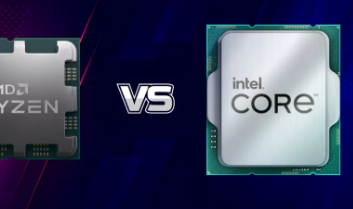

英特尔酷睿i5-13600K与AMDRyzen77700X和Ryzen57600X的竞争在游戏玩家国家的中心——中端价格点——英特尔的第13代RaptorLakex86混合架构与AMD的小芯片展开激烈的竞争——基于Zen4Ryzen7000系列。随着英特尔与AMD之争进入新阶段，这两种根本不同的方法已经动摇了我们的最佳游戏CPU列表。
Corei5-13600K的定价介于Ryzen77700X和Ryzen57600X之间，因此它在定价范围的两端都受到了挑战。对于RaptorLake，英特尔在其产品堆栈中增加了小型E核的数量，从而为Corei5K模型提供了总共14个内核(Corei5是第一个)，并提高了芯片的时钟速率和缓存以提高性能.Ryzen7000和RaptorLake的现代连接技术都通过DDR5内存和PCIe5.0接口带来了吞吐量的大幅提升，但英特尔也选择继续支持DDR4内存，为构建者提供更便宜的途径。同时，事实证明，AMD决定仅支持DDR5是一个定价痛点。
AMD的Ryzen7000芯片以全新的架构和工艺节点上市。该公司仅使用成熟的Zen4内核，可提供高13%的IPC、TSMC5nm工艺、更快的时钟速度，以及可显着改善功率传输的全新AM5平台。总而言之，Ryzen7和5处理器比Zen3前辈向前迈出了一大步。
英特尔还积极为其最新的芯片定价。因此，319美元的酷睿i9-13900K的定价与349美元的Ryzen77700X和249美元的Ryzen57600X竞争，但英特尔芯片在所有工作方式上与更昂贵的7700X相比具有令人难以置信的竞争力，更不用说具有较低的整体平台费用。
下面我们通过Corei5-13600K与Ryzen77700X和Ryzen57600X的六轮对决来了解哪些芯片在我们的游戏和应用程序基准测试中夺冠，以及功耗和定价等其他关键标准。让我们看看他们是如何叠加的。
特性和规格：INTELCOREI5-13600K与AMDRYZEN77700X和RYZEN57600X
AMDRyzen7000Zen4对比英特尔RaptorLake
第0行-单元格0 价格 内核/线程(P+E) P核基础/升压时钟(GHz) E-Core基础/升压时钟(GHz) 高速缓存(L2/L3) TDP/PBP/MTP 记忆
锐龙77700X 349美元(399美元) 8/16 4.5/5.4 - 40MB(8+32) 105W/142W DDR5-5200
酷睿i5-13600K/KF 319美元(韩国)-294美元(韩国) 14/20(6+8) 3.5/5.1 2.6/3.9 44MB(20+24) 125W/181W DDR4-3200/DDR5-5600
锐龙57600X 249美元(299美元) 6/12 4.7/5.3 - 38MB(6+32) 105W/142W DDR5-5200
英特尔的Corei5-13600K成熟型号的建议标价为319美元，无显卡KF型号的建议售价为294美元。您通常会发现英特尔芯片的零售价大致在这个价格附近，但我们不能对AMD处理器说同样的话——Ryzen77700X的建议价格为399美元，而Ryzen57600X的官方价格为299美元。但是，您可以以大约50美元的价格找到这些芯片，分别约为349美元和249美元。AMD告诉我们它目前正在进行假日促销，这意味着这些不是官方降价，但这些芯片已经维持了大约一个月的价格。此外，AMD的建议定价通常与实际情况无关，因此我们认为我们将继续在这个价格范围内看到这些芯片。您应该牢记这一点，并确保检查当前定价。
英特尔仍然为RaptorLake使用“Intel7”处理节点，但利用了硅的更新版本(第五个)来提高时钟速度，同时提高能效。英特尔售价319美元的十四核酷睿i5-13600K配备六个超线程P核和八个单线程E核(20线程)。与上一代酷睿i5-12600K相比，增加了四个额外的E核，相当于更多的线程马力。13600K的P核具有3.5GHz基础频率(下降200MHz)和5.1GHz提升频率(+200MHz)。同时，E-cores现在有一个2.6GHz的基频(+200MHz)并扩展到3.9GHz(+300MHz)。这意味着有更多的E核心，您也可以从每个核心中获得更多收益。
13600K还配备了24MB的L3缓存(+4MB)和20MB的L2(+10.5MB)并且可以插入现有的600系列主板或新的700系列型号。该芯片配备集成的UHDGraphics770引擎和32个EU，可提升至1.45GHz。您还可以使用Corei5-13600KF节省一些现金，它是相同的但没有IntelUHDGraphics770引擎，售价294美元。
英特尔的芯片现在有一个处理器基本功率(PBP)值代替TDP，还有一个辅助最大涡轮功率(MTP)值，表示升压活动期间的最高功率水平。13600K具有125WPBP(基本)和181WMTP(峰值)额定功率，比上一代型号高31WMTP。您还应该知道，英特尔对所有K系列芯片的默认升压持续时间是无限的。这意味着该芯片在负载下始终可以以181WMTP运行，但实际功耗会因应用强度而异。
AMD在TSMC5nm工艺上蚀刻Ryzen77700X和Ryzen57600X，产生显着的一代一代时钟速率改进。八核7700X具有4.5GHz基础频率(+1.1GHz)和5.4GHz提升频率(+800MHz)。六核Ryzen57600X具有4.7GHz基频(+1GHz)和5.3GHz升压时钟(+700MHz)。AMD的新AM5平台显着改善了功率输出，使公司能够在繁重的多线程工作负载中获得更多性能。值得注意的是，Ryzen型号支持AVX-512指令的硬件加速，而13600K则不支持。
不过，增加的功耗会产生影响——7700X和7600X的TDP额定值为105W，最大功耗为142W，这是Ryzen7和5芯片的最高功耗。它也远高于上一代的65WTDP额定值。Ryzen芯片旨在利用可用的全部热余量来提供更高的性能，因此它们可以在95C的重负载下安全运行。不过，我们在Ryzen7和5型号上看不到那么多。
AM5平台也标志着AMD在最近历史上首个主流LGA插槽，并支持DDR5-5200和PCIe5.0接口，在连接方面与英特尔基本相当。不过AMD的AM5平台只支持DDR5内存，而Intel的600和700系列芯片组则支持DDR5-5600和DDR4-3200。AMD决定全力开发DDR5是其平台成本高于英特尔的关键原因之一——DDR5仍然具有溢价，但在大多数类型的工作中，包括游戏，并没有比DDR4提供更大的性能提升。AM5平台是新的，因此Ryzen7000芯片不向后兼容旧的AM4主板。AMD将支持AM5直到2025+，这意味着它应该有一个扩展的升级途径。
7000系列标志着适用于所有主流Ryzen处理器的集成GPU的首次问世。AMD设计RDNA2iGPU以提供基本的显示输出功能，因此您不应期望它支持任何有意义的游戏。RDNA2iGPU有两个计算单元，4个ACE和1个HWS。这是AMD芯片向前迈出的重要一步，因为它有助于OEM市场，并允许您为显示器供电或在您的独立GPU出现问题时进行故障排除。
